G100
차세대 범용 General Drive
G100은 다양한 산업 분야에서 폭넓게 사용될 수 있는 최적의 범용 드라이브입니다.
특장점

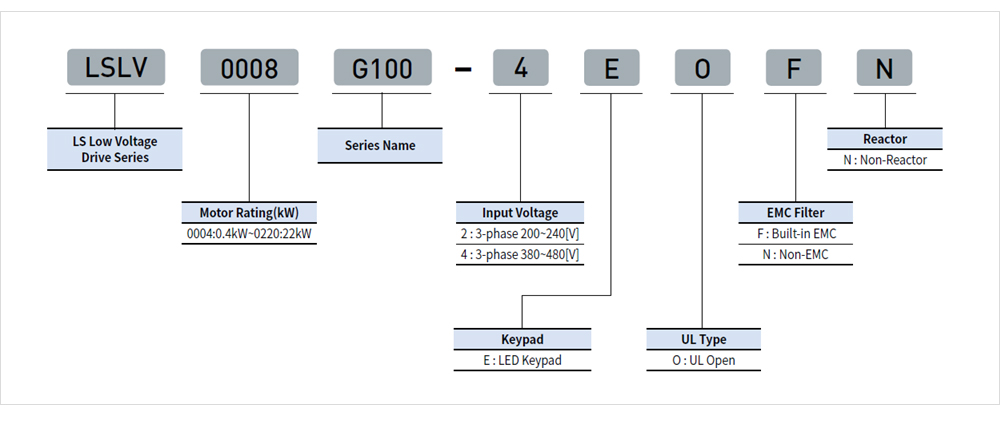

형명
성능규격
3-phase200V(0.4~7.5kw)
| LSLV[][][][]G100-2 | 0004 | 0008 | 0015 | 0022 | 0040 | 0055 | 0075 | ||
|---|---|---|---|---|---|---|---|---|---|
| 적용모터 | 중부하 | (HP) | 0.5 | 1.0 | 2.0 | 3.0 | 5.0 | 7.5 | 10 |
| (kW) | 0.4 | 0.75 | 1.5 | 2.2 | 4.0 | 5.5 | 7.5 | ||
| 경부하 | (HP) | 1.0 | 2.0 | 3.0 | 5.0 | 7.5 | 10 | 15 | |
| (kW) | 0.75 | 1.5 | 2.2 | 4.0 | 5.5 | 7.5 | 11 | ||
| 정격 출력 | 정격용량[kVA] | 중부하[HD] | 1.0 | 1.9 | 3.0 | 5.0 | 7.5 | 10 | 15 |
| 경부하[ND] | 1.2 | 2.3 | 3.8 | 4.6 | 6.9 | 11.4 | 15.2 | ||
| 정격전류(3상 입력)[A] | 중부하[HD] | 2.5 | 5.0 | 8.0 | 11.0 | 17.0 | 24.0 | 32.0 | |
| 경부하[ND] | 3.1 | 6.0 | 9.6 | 12.0 | 18.0 | 30.0 | 40.0 | 정격전류(단상 입력)[A] | 중부하[HD] | 1.5 | 2.8 | 4.6 | 6.1 | 9.3 | 12.8 | 17.4 |
| 경부하[ND] | 2.0 | 3.6 | 5.9 | 6.7 | 9.8 | 16.3 | 22.0 | ||
| 출력주파수[Hz] | 0~400Hz (IM Sensorless:0~120Hz) | ||||||||
| 출력 전압[V] | 3이상 200~140V | ||||||||
| 정격 입력 | 사용전압 | 3상 200~240VAC(-15%~+10%) | |||||||
| 입력 주파수[Hz] | 50 ~ 60 Hz(±5%) | ||||||||
| 정격 전류[A] | 중부하[HD] | 2.2 | 4.9 | 8.4 | 11.8 | 18.5 | 25.8 | 34.9 | |
| 경부하[ND] | 3.0 | 6.3 | 10.8 | 13.1 | 19.4 | 32.7 | 44.2 | ||
| 중량[kg] | 1.04 | 1.06 | 1.36 | 1.4 | 1.89 | 3.08 | 3.21 | ||
3-phase400V급(0.4~7.5kW)
| LSLV[][][][]G100-4 | 0004 | 0008 | 0015 | 0022 | 0040 | 0055 | 0075 | ||
|---|---|---|---|---|---|---|---|---|---|
| 적용모터 | 중부하[HD] | (HP) | 0.5 | 1.0 | 2.0 | 3.0 | 5.0 | 7.5 | 10 |
| (kW) | 0.4 | 0.75 | 1.5 | 2.2 | 4.0 | 5.5 | 7.5 | ||
| 경부하[ND] | (HP) | 1.0 | 2.0 | 3.0 | 5.0 | 7.5 | 10 | 15 | (kW) | 0.75 | 1.5 | 2.2 | 4.0 | 5.5 | 7.5 | 11 |
| 정격 출력 | 정격용량[KVA] | 중부하[HD] | 1.0 | 1.9 | 3.0 | 4.2 | 6.5 | 9.1 | 12.2 |
| 경부하[ND] | 1.5 | 2.4 | 3.9 | 5.3 | 7.65 | 12.2 | 17.5 | ||
| 정격전류(3상 입력)[A] | 중부하[HD] | 1.3 | 2.5 | 4.0 | 5.5 | 9.0 | 12.0 | 16.0 | |
| 경부하[ND] | 2.0 | 3.1 | 5.1 | 6.9 | 10.0 | 16.0 | 23.0 | 정격전류(단상 입력)[A] | 중부하[HD] | 0.7 | 1.4 | 2.1 | 2.8 | 3.6 | 5.4 | 8.7 |
| 경부하[ND] | 1.3 | 1.9 | 2.8 | 3.6 | 5.4 | 8.7 | 12.6 | ||
| 출력주파수[Hz] | 0~400Hz (IM Sensorless:0~120Hz) | ||||||||
| 출력 전압[V] | 3이상 380~408V | ||||||||
| 정격 입력 | 사용전압[V] | 3상 380~480VAC(-15%~+10%) | |||||||
| 입력 주파수[Hz] | 50 ~ 60 Hz(±5%) | ||||||||
| 정격 전류[A] | 중부하[HD] | 1.1 | 2.4 | 4.2 | 5.9 | 9.8 | 12.9 | 17.5 | |
| 경부하[ND] | 2.0 | 3.3 | 5.5 | 7.5 | 10.8 | 17.5 | 25.4 | ||
| 중량[kg](EMC필터 내장형) | 1.02(1.04) | 1.06(1.08) | 1.4(1.44) | 1.42(1.46) | 1.92(1.98) | 3.08(3.24) | 3.12(3.28) | ||
제품상세사양
| 항목 | 설명 | |||
|---|---|---|---|---|
| 제어 | 제어 | V/F제어, 슬립 보상, 센서리스 벡터 | ||
| 주파수 설정 분해능 | 디지털 지령 : 0.01Hz | |||
| 아날로그 지령 : 0.06Hz(60Hz 기준) | ||||
| 주파수정도 | 최대 출력 주파수의 1% | |||
| V/F 패턴 | 리니어, 2승 저감 사용자 V/F | |||
| 과부하 내량 | 중부하 정격 전류 : 150% 1분, 경부하 정격 전류 : 120% 1분 | |||
| 토크 부스트 | 수동 토크 부스트, 자동 토크 부스트 | |||
| 운전 | 운전 방식 | 키패드, 단자대, 통신 운전 중 선택 | ||
| 주파수 설정 | 아날로그 방식 : -10~10[V], 0~10[V], 4~20[mA] | |||
| 디지털 방식: 키패드 입력 | ||||
| 운전기능 | PID 제어, 3-와이어(3-Wire) 운전, 주파수 제한, 제 2 모터 기능, 정방향 / 역방향 회전 금지, 상용 전환, 속도 검색(Speed Search), 파워 제동, 업-다운 운전 | |||
| 입력 | 다기능 단자(5점) P1~P5 |
PNP(Source), NPN(Sink) 모드 중 선택 In.65~69 코드의 피라미터 설정에 따라 다음과 같이 기능을 설정할 수 있음 | ||
| 정방향 운전, 리셋, 비상 정지, 다단속 주파수-상/중/하, 정지 중 직류 제동, 주파수 증가, 3-와이어(3-Wire),가/감속 중지 등 중 선택 | 역방향 운전, 외부 트리브 조그 운전, 다단 가 / 감속-상/중/하, 제 2모터 선택, 주파수 감소, 아날로그 지령 주파수 고 정, PID 운전 중 일반 운전으로 전환 | |||
| 출력 | 다기능 릴레이 단자 | 고장 출력 및 드라이브 운전상태 출력 | (N.O., N.C) AC250V 1A 이하, DC 30V 1A 이하 | |
| 아날로그 출력 | 0~12Vdc : 주파수, 출력 전류, 출력 전압, 직류 전압 등 선택 가능 | |||
| 보호기능 | 트립 | 과전류 트립, 외부 신호에 의한 트립, 암(ARM)단락 전류 트랍 과열 트립, 입력 결상 트립, 자락 트립, 코터 과열 트립, IO 보드 연결 트립, 모터 없음 트립,파라미터 쓰기 트립, 비상 정지 트립, 지령 상실 트립, 외부 메모리 에러, CUP 와치독 트립, 모터 경부하 트립 | 과전압 트립, 온도센서 트립, 인버터 과열, 옵션 트립, 출력 경상 츠립, 인버터 과부하 트립, 팬 트립, Pre-PID 작동 실패, 외부 브레이크 트립, 운전 중 저전압 트립, 저전압 트립, 아날로그 입력 에러, 모터과부하 트립, 과 토크 트립, 저 토크 트립 | |
| 경보 | 지령 상실 트립 경보, 과부하 경보ㅡ 경부하 경보, 인버터 과부하 경보, 팬 동작 경보, 제동 저항 제동률 경보, 회전자 시정 수 튜닝 에러, 인버터 과열 전 경보, 과 토크 경보,저 토트 경보 | |||
| 순시 정전 | 중부하 급 15ms 이하(경부하 급 8 ms 이하):운전 계속(정격 입력 전압,정격 출력 이내일 것) 중부하 급 15ms 이상(경부하 급 8 ms 이상):자동 재기동 운전 가능 |
|||
| 구조/사용환경 | 냉각 방식 | 강제 풍냉 구조 | ||
| 보호구조 | IP 20,UL Open Type(Conduit Option 장착 시 UL Enclosed Type 1 만족) | |||
| 주의 온도 | 중부하:-10~50℃,경부하:-10~40℃ 얼음이나 성에 등이 없을것 경부하로 50℃에서 사용시 80%이하의 부하를 사용할 것을 권장 |
|||
| 주위 습도 | 상대 습도 95% RH 이하(이슬 맺힘 현상 없을 것) | |||
| 보관 온도 | -20℃~65℃ | |||
| 주위 환경 | 실내에서 부식성 가스, 인화성 가스, 기름 찌꺼기, 먼지 등이 없을 것(Pollution Degree 2 Environment) | |||
| 동작 고도/진동 | 1,000m 이하,9.8m/sec(1G)이하 | |||
| 주위 기압 | 70~106kPa | |||
