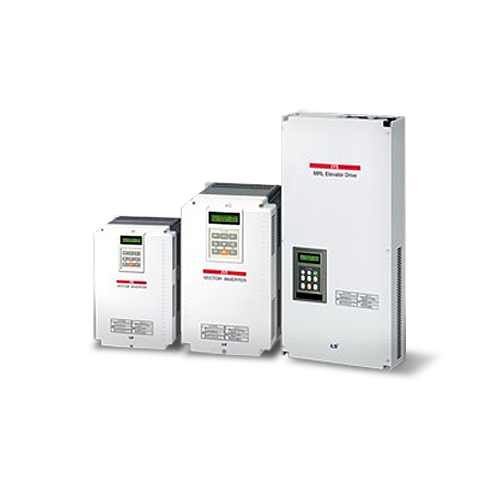

iV5

LS ELECTRIC의 iV5 드라이브는 시스템 중심의 기능과 성능, 옵션 강화로 고성능 어플리케이션에 최적 솔루션을 제공하며 제품품질과 생산성 향상을 보장합니다.

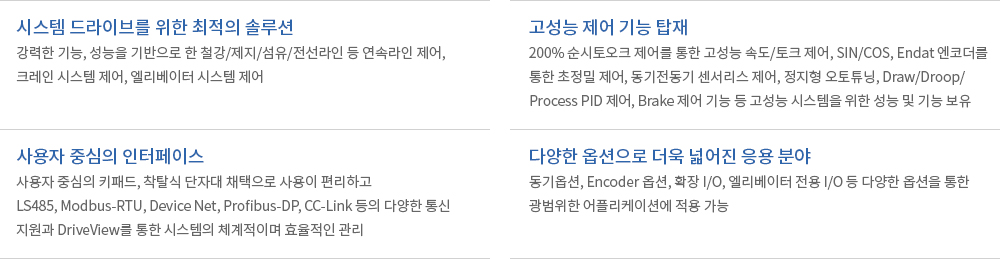

특장점

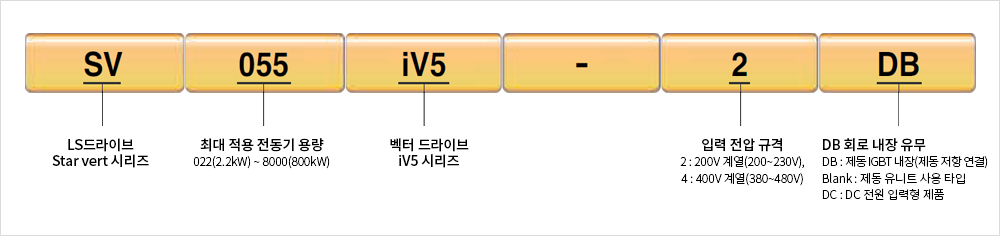

형명

성능규격

3상 200V급(2.2~37kW)

SV iV5-2		022	037	055	075	110	150	185	220	300	370
적용모터 주1)	[HP]	3	5	7.5	10	15	20	25	30	40	50
적용모터 주1)	[kW]	2.2	3.7	5.5	7.5	11	15	18.5	22	30	37
정격출력	용량 [kVA] 주2)	4.5	6.1	9.1	12.2	17.5	22.5	28.2	33.1	46	55
	정격전류[A]	12	16	24	32	46	59	74	88	122	146
	출력속도	0~3600(rpm)
	출력전압	200~230V 주3)
정격입력	사용전압	3상 200~230V(-10%~+10%)
정격입력	주파수	50~60Hz(±5%)
중량(kg)		6	6	14	14	27.5	27.5	28	28	42	42

3상 400V급(2.2~37kW)

SV iV5-4		022	037	055	075	110	150	185	220	300	370
적용모터 주1)	[HP]	3	5	7.5	10	15	20	25	30	40	50
적용모터 주1)	[kW]	2.2	3.7	5.5	7.5	11	15	18.5	22	30	37
정격출력	용량 [kVA] 주2)	4.5	6.1	9.1	12.2	18.3	22.9	29.7	34.3	46	57
	정격전류[A]	6	8	12	16	24	30	39	45	61	75
	출력속도	0~3600(rpm)
	출력전압	380~480V 주3)
정격입력	사용전압	3상 380~480V(-10%~+10%) 주4)
정격입력	주파수	50~60Hz(±5%)
중량(kg)		6	6	14	14	27	28	28	28	42	42

3상 400V급(45~800kW)

SV iV5-4		450	550	750	900	1100	1320	1600	2200	2800	3150	3750	5000	8000
적용모터 주1)	[HP]	60	75	100	120	150	175	215	300	373	420	500	666	1067
적용모터 주1)	[kW]	45	55	75	90	110	132	160	220	280	315	375	500	800
정격출력	용량 [kVA] 주2)	70	85	116	140	170	200	250	329	416	468	557	732	1105
	정격전류[A]	91	110	152	183	223	264	325	432	546	614	731	960	1384
	출력속도	0~3600(rpm)
	출력전압	380~480V 주3)
정격입력	사용전압	3상 380~480V(-10%~+10%) 주4)
정격입력	주파수	50~60Hz(±5%)
중량(kg)		63	63	68	98	98	122	122	175	243	380	380	476	1300

주1) 모터 용량은 4극 표준 모터를 사용하는 경우의 최대 적용 용량을 표시한 것입니다.(200V급은 200V,400V급은 440V기준임)
주2) 정격용량(=√3*V*I)은 200V급은 220V,400V급은 440V를 적용한 것입니다.
주3) 정력 출력 전류는 캐리어(Cn4) 설정에 따라 제한이 있습니다.
주4) 최대 출력 전압은 전원전압 이상으로 올라가지 않습니다.
주5) 입력 전압이 480V 이상일 때에는 정격전류를 10% Derating하여 사용하여 주십시오.

DC입력형(5.5~55kW)

SV iV5-4(DC)		055	075	110	150	185	220	300	370	450	550
적용모터 주1)	[HP]	7.5	10	15	20	25	30	40	50	60	75
적용모터 주1)	[kW]	5.5	7.5	11	15	18.5	22	30	37	45	55
정격출력	용량 [kVA] 주2)	9.1	12.2	18.3	22.9	29.7	34.3	46	57	70	85
	정격전류[A]	12	16	24	30	39	45	61	75	91	110
	출력속도	0~3600(rpm)
	출력전압	380~480V 주3)
입력 정격 전압		DC 540~680V(+10%) 주4)
중량(kg)		63	63	68	98	98	122	122	175	243	380

DC입력형(75~375kW)

SV iV5-4(DC)		750	900	1100	1320	1600	2200	2800	3150	3750
적용모터 주1)	[HP]	100	120	150	175	215	300	373	420	500
적용모터 주1)	[kW]	75	90	110	132	160	220	280	315	375
정격출력	용량 [kVA] 주2)	116	140	170	200	250	329	416	468	557
	정격전류[A]	152	183	223	264	325	432	546	614	731
	출력속도	0~3600(rpm)
	출력전압	380~480V 주3)
입력 정격 전압		DC 540~680V(+10%) 주5)
중량(kg)		55	79	79	98.5	98.5	154.5	206	343	343

주5) 입력 전압이 580VDC 이상일 때에는 정격 전류를 10% Derating 하여 사용하여 주십시오.
